Moduli per sistemi solari per la fornitura di progetti
L'approvvigionamento di sistemi solari tramite Marouf Türk include le gamme di moduli fotovoltaici Mirsolar presentate nel catalogo allegato. Il catalogo comprende pannelli monocristallini e mono-PERC in diversi formati di celle e bande di potenza nominale. Questi riferimenti di moduli forniscono un punto di partenza per la selezione dei pannelli per un progetto solare; la configurazione finale del sistema e l'elenco delle apparecchiature vengono definiti separatamente per il sito.
Intervalli dei moduli del catalogo
- monocristallino a 60 celle: Il catalogo presenta una gamma da 310–335 W con struttura a 5 sbarre collettrici.

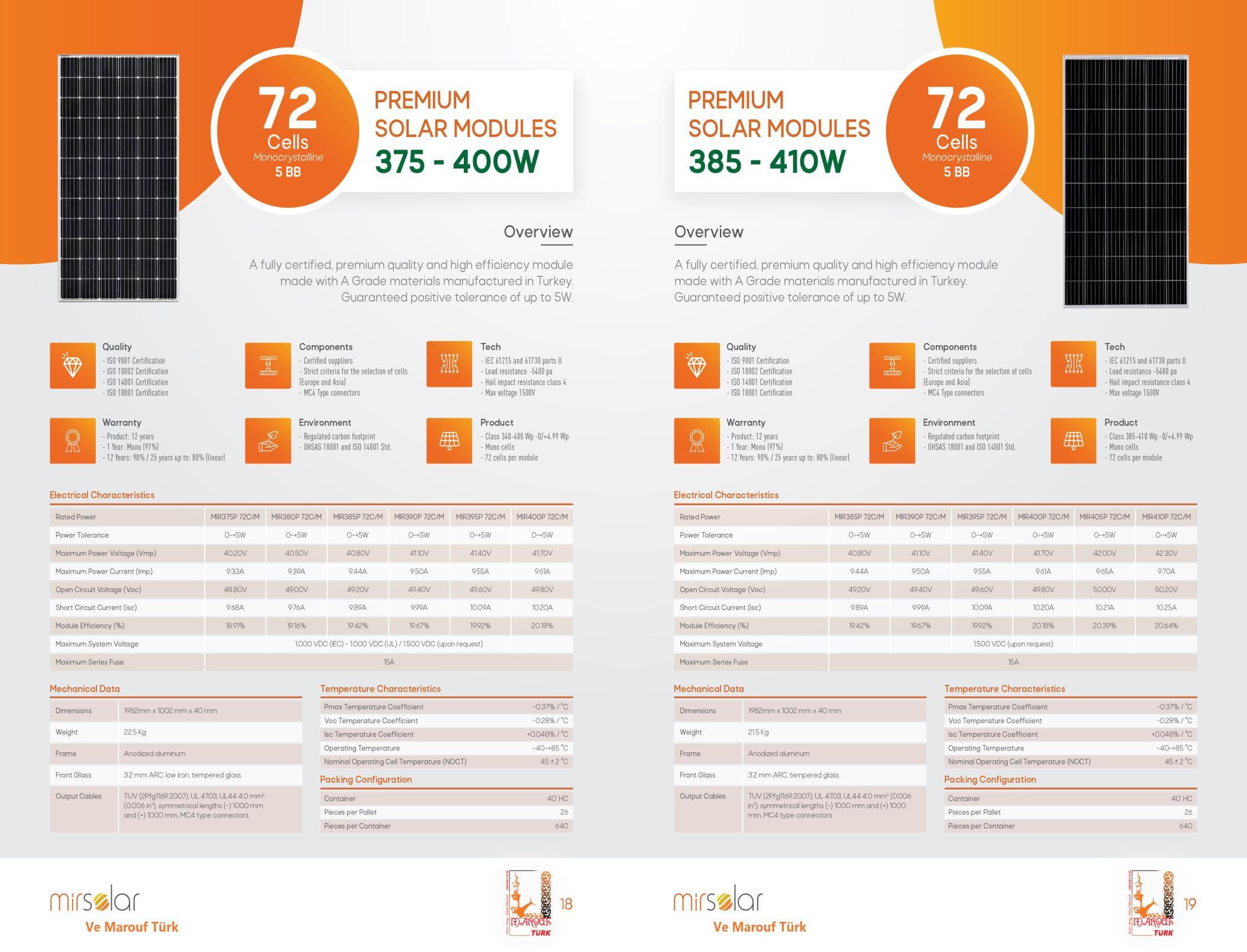

- monocristallino a 72 celle: Le intestazioni degli intervalli indicano le famiglie 340–380 W, 375–400 W e 385–410 W. Verificare il modello esatto e la scheda tecnica aggiornata quando si confrontano questi intervalli sovrapposti.
- Mono-PERC a 120 cellule: Il catalogo presenta moduli da 345–370 W con struttura a 9 sbarre collettrici.
- Mono-PERC a 144 cellule: Il catalogo presenta moduli da 425–445 W con struttura a 9 sbarre collettrici.
Riferimenti meccanici Mono-PERC
Il foglio da 120 celle riporta dimensioni del modulo di 1764 × 1040 × 35 mm e un peso di 20 kg. Il foglio da 144 celle riporta dimensioni di 2103 × 1040 × 35 mm e un peso di 25 kg. Entrambi descrivono telai in alluminio anodizzato e vetro temperato a basso contenuto di ferro da 3,2 mm con rivestimento antiriflesso. Prima di completare un layout del pannello o un ordine di acquisto, si prega di verificare le dimensioni, i dettagli di montaggio, il tipo di connettore e la disposizione dei cavi per il modello specifico offerto.
Abbinamento dei pannelli a un progetto solare
La scelta deve tenere conto della capacità CC richiesta, della superficie disponibile sul tetto o a terra, dell'ombreggiamento, della modalità di montaggio e del progetto elettrico. Specificare se la richiesta riguarda solo i moduli o un pacchetto più ampio che include anche inverter, strutture di montaggio, cablaggio, protezione o accumulo di energia. Questi elementi aggiuntivi devono essere specificati nel preventivo e non dedotti dal nome del prodotto "Sistema solare".
Indicare la destinazione prevista, la capacità del progetto, la famiglia di moduli preferita e la quantità. Se il progetto prevede già un inverter o una configurazione di stringa, specificarne i requisiti in modo che il modulo selezionato possa essere verificato rispetto al progetto elettrico. La potenza nominale del modulo indica la potenza nominale del pannello; la resa energetica del sito dipende dal sistema completato e dalle condizioni operative.
Documenti tecnici e conferma di fornitura
Il catalogo allegato riporta un riferimento di copertina del 2021. Utilizzatelo per identificare le famiglie di prodotti, quindi richiedete la scheda tecnica del modello aggiornato, la disponibilità, i termini di garanzia e i relativi documenti di certificazione per la fornitura offerta. I valori elettrici dettagliati devono essere confermati su una scheda tecnica aggiornata e coerente prima di essere utilizzati per i calcoli ingegneristici. Il catalogo descrive la produzione in Turchia; la documentazione di origine deve essere inclusa ove richiesto per la spedizione.
Catalogo e preventivi
Visualizza i dati Catalogo dei sistemi solari Mirsolar e Marouf Türk Per confrontare le famiglie di moduli, inviateci la gamma di potenza selezionata, la quantità di moduli o la capacità desiderata, il luogo e la tempistica di consegna. Marouf Türk vi confermerà il codice prodotto, l'imballaggio, i tempi di consegna e le condizioni commerciali per il progetto richiesto.
